Bomba de diafragma de alta presión

Yamada® fabricante de bomba de diafragma de alta presión

3/4" - 3" fluid ports

El fabricante de bombas de diafragma de alta presión Yamada® ofrece bombas de relación 2: 1 diseñadas para aplicaciones donde la presión máxima de operación de la bomba de 100 PSI es insuficiente para superar los requisitos del sistema.

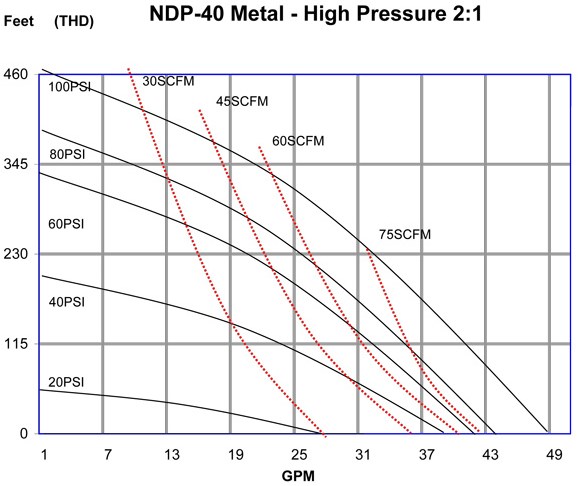

El caudal es aproximadamente la mitad de la salida de la bomba de tamaño equivalente, aunque se puede lograr una presión de descarga máxima de 200 PSI con solo la presión de entrada de aire de 100 PSI suministrada.

La relación de descarga 2: 1 se logra al aplicar presión de aire a la superficie de ambos diafragmas, duplicando la salida de descarga.

Ventajas clave

  • No requiere bypass elaborado
  • No se requieren válvulas de alivio
  • No se requieren controles complicados
  • Gran retención de la presión (capacidad de mantener la presión)



GENERAL PUMP INFORMATION

Port Sizes 3/4" through 3"

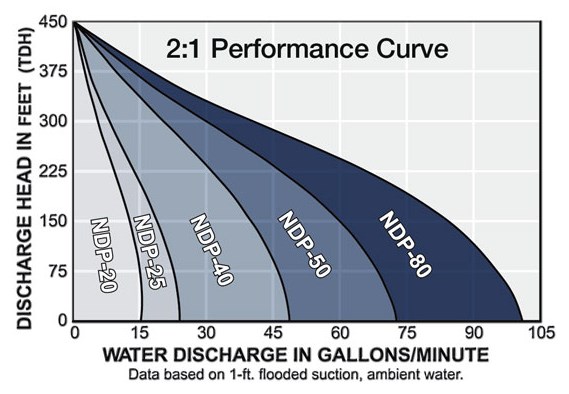

Flow Rate 1-100 GPM
Discharge Pressure Up to 180 PSI
Max. Size Solid <13/32" (10mm)
Construction Material    Stainless Steel, Cast Iron, or Aluminum wetted materials
Diaphragm Material EPDM, Neoprene, Buna N, Viton®, Santoprene®, and Hytrel® elastomers
Controls No elaborate bypass, relief valves, or complicated controls required.  Excellent pressure retention.

APPLICATIONS

Charging Filter Press

High Head Requirements

High Viscosity Fluids

Solids Laden Slurries
